شرح smith chart بكل بساطه وإيجاد (vswr) و (reflection coefficient) و (input impedance) علي مخطط سميث الدرس الرابع.

السلام عليكم ورحمه الله وبركاته , اهلا ومرحبا بكم في مدونتي الخاصه بتعليم الالكترونيات والاتصالات , كما ترون نحن الان في الدرس الرابع من سلسله تعلم مخطط سميث وايجاد كلا من (vswr) و (reflection coefficient) و (input impedance) علي مخطط سميث تشارت.

ملاحظه: في هذا الدرس سأقوم بالحل مباشرا , مع القليل من الشرح لأني اضع في الاعتبار أنك تسير بشكل صحيح في هذه السلسله وأنك ستفهم مباشرا الحل لانك تعلم كل الخطوات , ونحن فقط نقوم بتطوير المسئله ونضع فقره جديد عن المسئله اللتي قبلها مع مراجعه parameters جديده.

ماسيتم شرحه في هذا الدرس هو الاتي:

(Load Impedance)-1

(VSWR)-2

(Reflection Coefficient)-3

(Input Impedance)-4

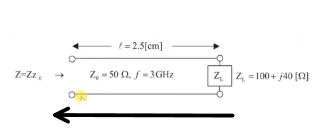

كما تري في المسئله اللتي أمامك أن طول ال (Transmission Line) يساوي 2.5cm وهنا الجزء الجديد في هذه المسئله وسوف نعلم إن شاء الله كيف يمكن التحويل من CM الي Lmda في الجزء الاخير من المسئله وأن قيمه الحمل تساوي (100+40) وأن ال (Z0) تساوي 50 , والان هو يطلب منا في هذه المسئله أن نقوم بوضع قيمه ال zL في مخطط سميث تشارت.

1- وضع قيمه الحمل علي مخطط سميث , كما تعلم انه لا يمكن وضع تلك القيمه علي الحمل لانها كبيره وغير ظاهره علي المخطط ولذالك سنقوم بعمل ما يسمي ب ال (Normalized) وهو قسمه كلا من (ZL/Z0) كما تري التالي:

كما تري الان الناتج كما هو موضح امامك أن القيمه الحقيقه تساوي 2 وأن القيمه الخياليه تساوي 0.8 والان لنقوم بوضعها علي مخطط سميث كما التالي:

كما رأيت الان لقد تم تعيين قيمه الZL علي سميث تشارت , كما قلت لك من قبل ان هذه سلسله ويجب عليك أن تعرف كيف امكننا تعين هذه النقطه علي مخطط سميث , إذا كنت تريد أن تعرف مزيد من الشرح أرجو منك أن تذهب الي الدرس الاول فهناك قد تم شرح التفاصيل.

2- لنذهب الان الي المطلوب 2 و 3 كما قلت في المقدمه اي نقوم اولا بإيجاد قيمه (vswr) اولا ومن ثم نقوم يإيجاد قيمه (reflection coefficient) , بما أن الان مطلوب منا تعيين ال (vswr) علي سميث تشارت فأنت تعلم أنه من الضروري أن نقوم بعمل دائره ونقوم بفتح البرجل فتحه مقدارها من نقطه الاصل الي نقطه ال ZL  كما التالي , ثم نأخذ مماس من اقصي يسار الدائره ونقوم بعمل خط مستقيم الي الأسفل و نقوم بتعيين القيم كما التالي:

3- نأتي الان الي اخر وأهم جزء , الا وهو إيجاد ال (Input Impedance) , نحن نعلم انه من خلال الدروس السابقه أنه حينما يطلب مقاومه الدخل , بجب عليك فعليا أن تعرف الاتجاه لان هناك اتجاهين الا وهو اتجاه مع عقارب الساعه واتجاه عكس عقارب الساعه وكما تري في المثال الخاص بتلك المسئله أن الاتجاه يسيرمن الحمل الي المولد أي من (Load) الي ال (Generator) كما التالي:

والان بعد أن علمنا ألاتجاه , أن الاتجاه يسير الي (Generator) الان سنسير في سميث تشارت في نفس اتجاه عقارب الساعه.

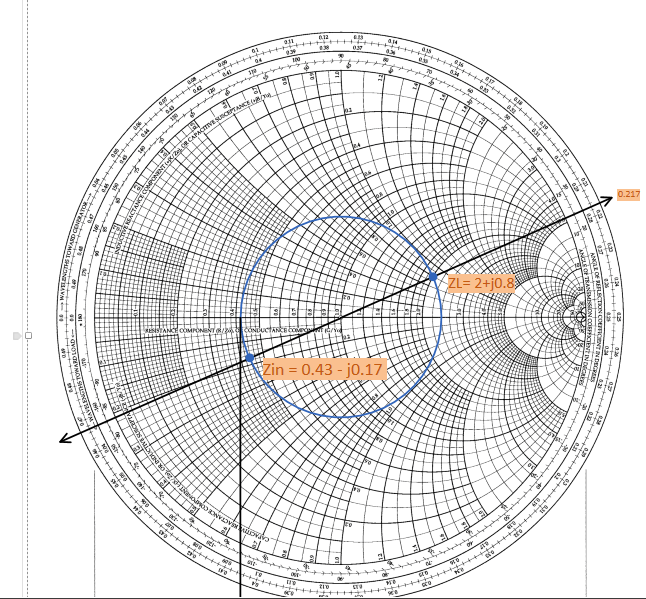

2- بعد ذالك سنقوم بعمل خط مستقيم من نقطه الاصل مرورا بنقطه ال ZL الي خارج الدائره ونأخد قيمه الدوائر الخارجيه.

3- نلاحظ هنا في المسئله أن طول ال (Transmission Line) معطي ب CM  ونريد تحويل ذالك ب ال Lmda , اذا سنقول ان (Lmda = C/F) اي ( (3*10^9)/ Lmda =( 3*10^10) ) اي (Lmda = 10cm) ونحن الان نريد L اذا (L = 2.5/10 = 0.25) , اذا قيمه ال zin كما التالي:
